怎樣安裝立柱式懸臂吊，安裝步驟是什么？
來源：http://www.51xlk.cn/news976085.html發布時間：2023-09-25

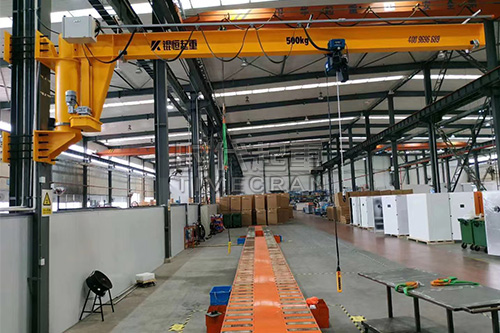

立柱式懸臂吊是目前使用特別廣泛的一種起重設備，定柱式懸臂吊的優點就是其可靠性高，適用于短距離頻繁的起吊任務，操作靈活，大大提高了工作效率，那么定柱式旋臂吊的安裝步驟是什么？
1、安裝立柱：將立柱套入底板的內圈內，將底板與立柱在底板的兩側焊接固定，再將幾塊加強板焊接到底板和立柱上，完成懸臂式立柱底板的安裝。
2、端板及腰圈軌道的安裝：立柱起重機轉軸與端板調整到位后焊接固定，以保證轉軸的垂直性。接好接線板后放入立柱，按圖紙尺寸，焊接固定立柱。腰圈軌套入立柱內，根據圖紙尺寸調整相應位置后，與立柱焊接固定，完成安裝。
3、回轉套的安裝：根據圖紙尺寸，將軸承座和回轉套通過連接板焊接固定在一起，壓入調心滾子軸承，然后用軸承壓板將回轉套左側密封。旋轉筒右側焊接有封板連接的封板，通過螺栓連接，現場安裝時拆下封板，在旋轉套內安裝集電裝置等。懸臂式懸臂式旋轉套筒內部部件安裝完畢后，將封板裝上，完成安裝。
4、支架安裝：在電機安裝板上焊接軸，安裝主輪和副輪，再按圖紙尺寸焊接固定方管、梯形板、鋼板。將支架焊接到懸臂上，按圖紙尺寸完成安裝。
5、立柱懸臂吊整機的現場安裝：取下立柱上的圓螺母，通過轉軸和腰圈軌道將懸臂固定在立柱上，再將旋轉裝置內的圓螺母安裝到轉軸上，再依次安裝集電環和鎖定聚氨酯螺母。環形電纜從柱子內部穿過，通過旋轉軸的中心孔排出，接電進入集電環旋轉裝置內部，并安裝有集電環支架和碳刷，碳刷端部接電纜，并從旋轉裝置中間引入到電控柜，通過電控柜內的接觸器開關，將電纜接入旋轉裝置運行電機和升降電動萌蘆。安裝完畢
那以上就是立柱式懸臂吊安裝的步驟的一些介紹了，大家可以了解一下，有什么疑問和需要，可以直接聯系我們，或者直接在網站上留下您的需求和聯系方式，我們會及時與您聯系的！
